כבל סריאלי Delock D-Sub 9 מחיבור 9 פין נקבה למחבר JST XH 4 pin נקבה | אורך 25 ס"מ
כבל סריאלי Delock D-Sub 9 מחיבור 9 פין נקבה למחבר JST XH 4 pin נקבה | אורך 25 ס"מ
מקט: 91290
מחיר רגיל
69.00 ₪
מחיר רגיל
מחיר מבצע
69.00 ₪
מחיר יחידה
לכל
כולל מס
משלוח מחושב בתשלום.
לא ניתן לטעון זמינות לאיסוף עצמי

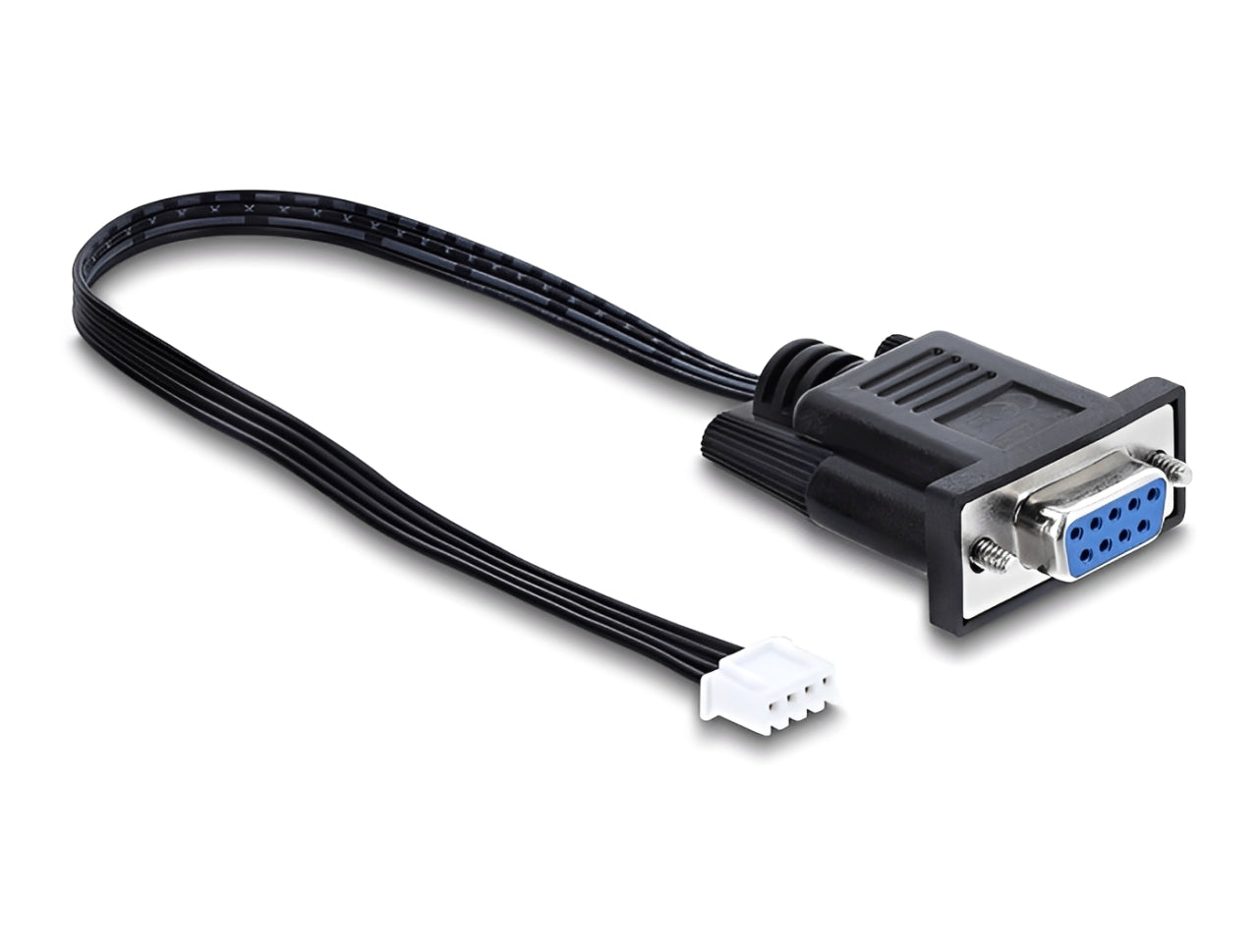

כבל Serial D-Sub 9 מבית Delock גרמניה זה רכיב חומרה פסיבי המיועד להולכת אותות אמינה ורציפה במערכות אוטומציה ובקרה תעשייתיות, הדורשות עמידות גבוהה מפני רעשים סביבתיים ונתקים.
⚠️ חשיבות חיווט הפינים (Pin Assignment)
כפי שצוין באזהרת היצרן תקן ה-RS-232 מגדיר את רמות המתח ואת תפקידי הפינים, אך אינו מחייב חיווט אחיד בין מחברים עבור כלל התעשייה. הבדל זה מחלק את הכבלים הטוריים בשוק לשתי תצורות עיקריות:
< כבל ישיר (Straight-Through Cable)
מבנה: פין 2 בצד אחד מחובר ישירות פין 2 בצד השני, פין 3 לפין 3, וכן הלאה.
< כבל מוצלב (Null Modem Cable)
מבנה: קווי השידור והקליטה מוצלבים באופן פנימי בתוך הכבל – פין 2 (RxD) בצד א' מחובר פיזית לפין 3 (TxD) בצד ב', ופין 3 בצד א' מחובר לפין 2 בצד ב'.
⚡ Delock – האיכות שמביאה ביצועים! ⚡
🛠️ פרטים טכניים
✓ יצרן: Delock
✓ מחברים:
< 1 x חיבור סריאלי RS-232 D-Sub 9 Pin נקבה עם ברגים
< 1 x חיבור JST XH 4 Pin Header נקבה
✓ עובי מוליך: 24AWG
✓ מחברים:
< 1 x חיבור סריאלי RS-232 D-Sub 9 Pin נקבה עם ברגים
< 1 x חיבור JST XH 4 Pin Header נקבה
✓ עובי מוליך: 24AWG
✓ (Pitch): 2.54 mm
✓ הקצאת פינים (Pin Assignment):
< pin 1 - pin 5 GND
< pin 2 - pin 2 RXD
< pin 3 - pin 3 TXD
< pin 4 - pin 1 DCD
✓ חומר מעטפת: PVC< pin 2 - pin 2 RXD
< pin 3 - pin 3 TXD
< pin 4 - pin 1 DCD
✓ צבע: שחור

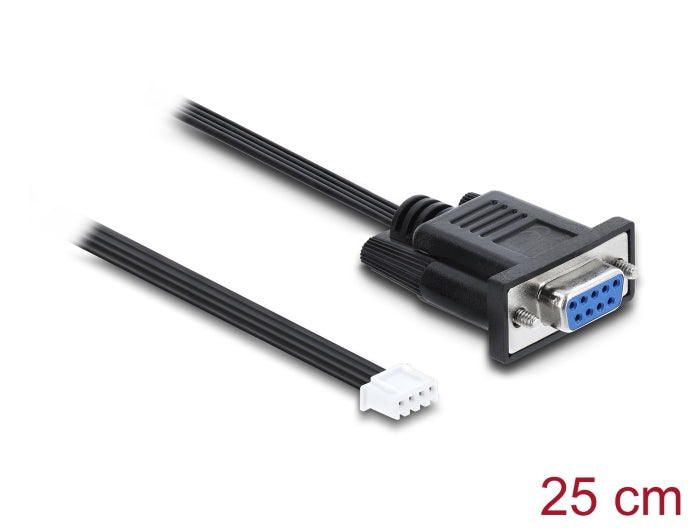

✓ אורך כבל נטו: כ-25 ס"מ (ללא מחברים)
✓ אורך כבל נטו: כ-25 ס"מ (ללא מחברים)
