ממיר Delock מחיבור Mini PCIe I/O full size זכר ל-8 יציאות Serial RS-232 DB9 זכר | צ'יפ MaxLinear XR17V358 + WS3243FCQ
ממיר Delock מחיבור Mini PCIe I/O full size זכר ל-8 יציאות Serial RS-232 DB9 זכר | צ'יפ MaxLinear XR17V358 + WS3243FCQ
מקט: 95283
מחיר רגיל
895.00 ₪
מחיר רגיל
מחיר מבצע
895.00 ₪
מחיר יחידה
לכל
כולל מס
משלוח מחושב בתשלום.
לא ניתן לטעון זמינות לאיסוף עצמי

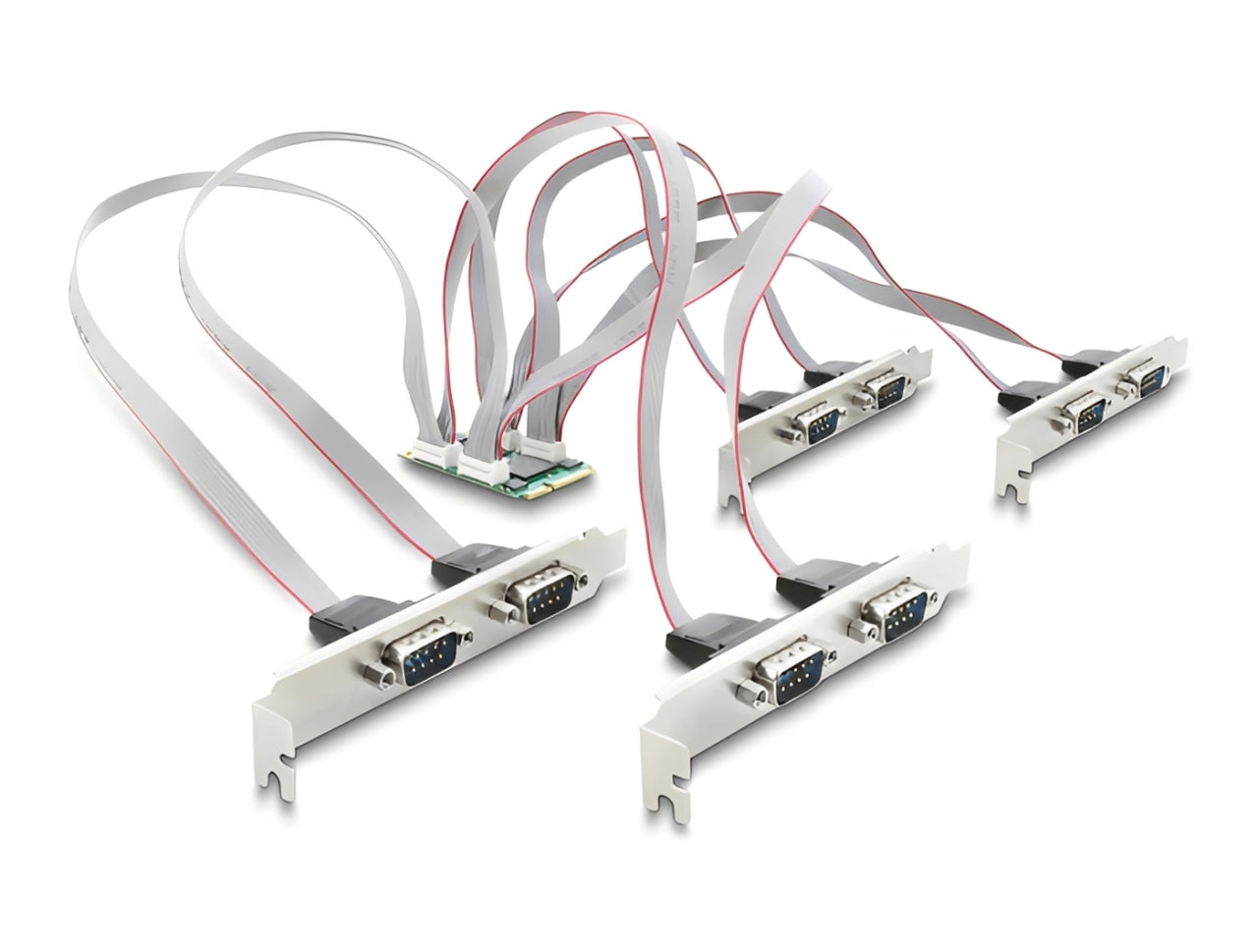

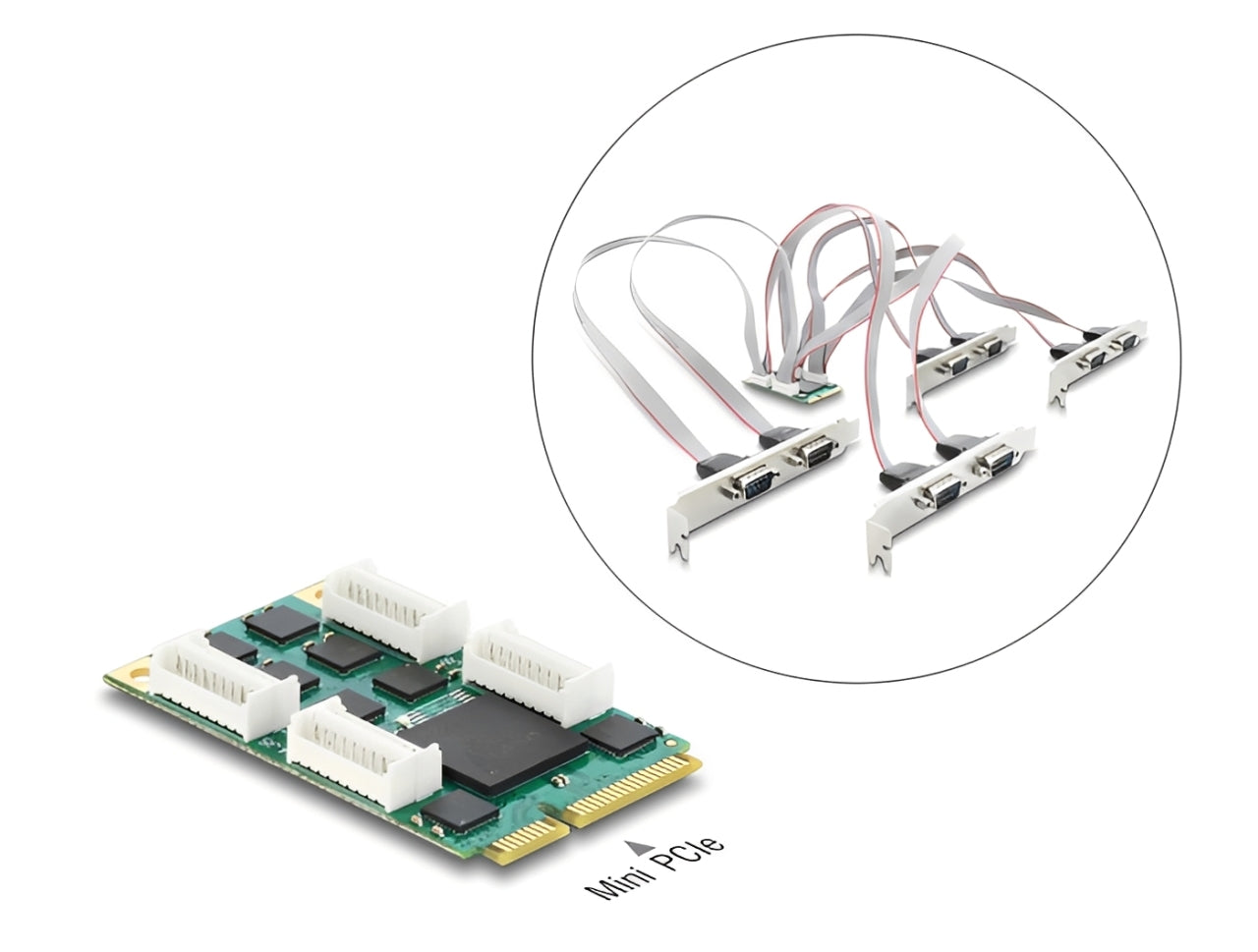

ממיר זה מבית Delock גרמניה מרחיב את המערכת ב-8 יציאות Serial RS-232 DB9 זכר, שניתן להוביל החוצה דרך תושבת הסלוט.
הממיר מאפשר להסב תושבת Mini PCIe פנימית של המחשב ל-8 יציאות 9 פין (Serial Ports) בתקן RS-232. זהו פתרון קריטי לשילוב בין חומרה מודרנית לציוד קצה תעשייתי.
⚡ תאימות לחומרה תעשייתית (Embedded Reliability)
בניגוד לכרטיסי M.2 המודרניים יותר, ממשק ה-Mini PCIe נחשב לתקן הזהב בעולם המחשוב התעשייתי (Embedded PC). כרטיסים אלו מקובעים ללוח האם באמצעות שני ברגים בחלקם האחורי, מה שמקנה להם עמידות יוצאת דופן בפני רעידות, ויברציות וטלטולים. זה מאפיין קריטי להתקנות בתוך מכונות ייצור במפעלים, כלי רכב או קופות שירות הפועלות 24/7.
⚠️ דגשים הנדסיים להתקנה:
✓ ממדי הכרטיס (Full-size vs Half-size): רוב כרטיסי ה-8 פורטים בממשק זה מגיעים בתצורת Full-size Mini PCIe. יש לוודא כי בלוח האם שלך ישנו חריץ באורך מלא, או לחילופין להצטייד
✓ מיפוי הפורטים (COM Port Mapping): עם התקנת מנהלי ההתקן (Drivers), מערכת ההפעלה תזהה באופן אוטומטי 8 פורטים לוגיים חדשים (למשל COM3 עד COM10). מומלץ לוודא שכבל הפיצול ממוספר פיזית על גבי הפלסטיק של כל מחבר, כדי למנוע בלבול בעת חיבור מכשירי הקצה.
⚡ Delock – האיכות שמביאה ביצועים! ⚡
🛠️ פרטים טכניים
✓ יצרן: Delock
✓ ממשק חיצוני: 8 * Serial D-Sub 9 Pin זכר
< מחברי DB9 זכר סטנדרטיים המורחבים החוצה באמצעות כבל צמה (Fan-out)
✓ ממשק פנימי: 1 * Mini PCI Express (PCIe 2.0 Gen 1) 8x9 pin pin header זכר
✓ ממשק פנימי: 1 * Mini PCI Express (PCIe 2.0 Gen 1) 8x9 pin pin header זכר
✓ חיבור ישיר ל-Bus של לוח האם (מהירות דור 1)

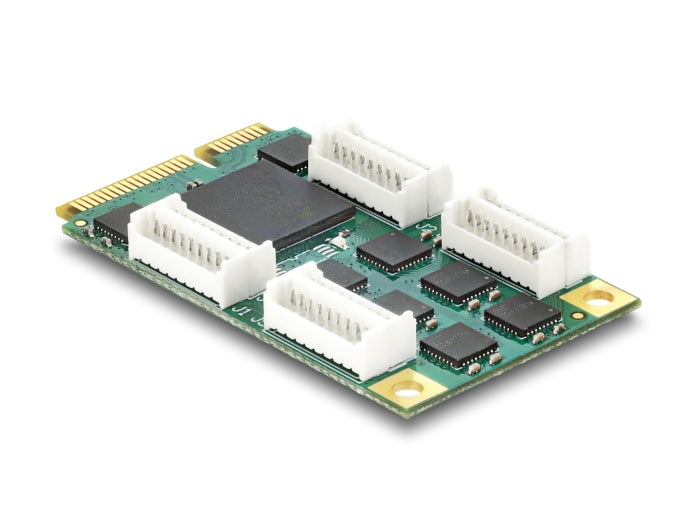

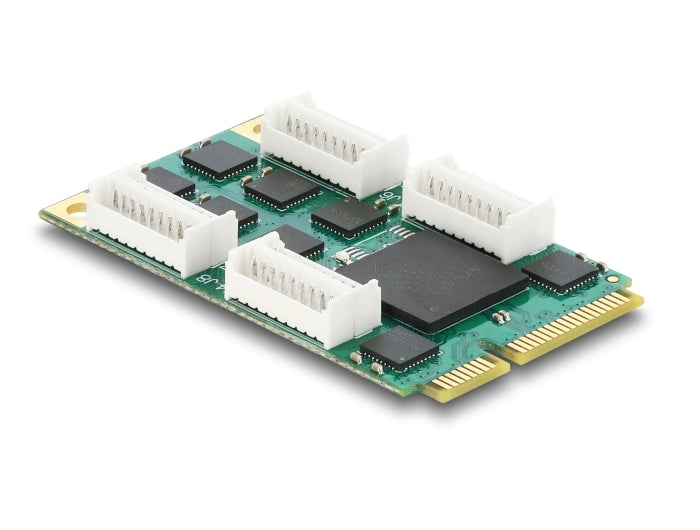

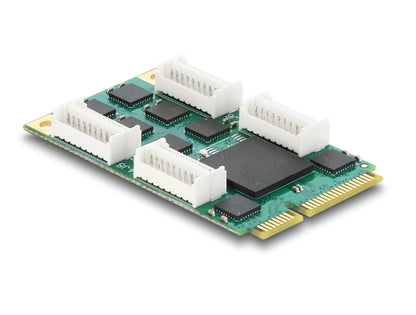

< 8 מחברי פינים על הכרטיס עצמו לחיבור צמות הכבלים
✓ צ'יפסט מרכזי: MaxLinear XR17V358 + WS3243FCQ
✓ צ'יפסט מרכזי: MaxLinear XR17V358 + WS3243FCQ
< שילוב של בקר PCIe-to-UART תעשייתי יחד עם משדרים/מקלטים להמרת מתחים.
✓ תצורת כרטיס: Mini PCIe Full Size, אורך מלא (כ-51 מ"מ)
✓ תצורת כרטיס: Mini PCIe Full Size, אורך מלא (כ-51 מ"מ)
< מקובע ללוח באמצעות שני ברגים לעמידות בפני ויברציות
✓ קצב העברה: עד 921.6Kbps
< מהירות גבוהה במיוחד עבור תקשורת RS-232 (מעבר לתקן הרגיל של 115.2Kbps)
✓ זכרון: FIFO,256 Byte (RX / TX)
✓ זכרון: FIFO,256 Byte (RX / TX)
< חוצץ (Buffer) גדול המונע אובדן מידע (Data overrun) בעומסי תקשורת גבוהים
✓ סיביות מידע (Databits): 5, 6, 7, 8
✓ סיביות עצירה (Stop bits): 1, 2
✓ בדיקת זוגיות (Parity): Even, Odd, None, Mark, Space
✓ בדיקת זרימה (Flow Control): ללא חומרה RTS / CTS או DTR / DSR, תוכנה XON / XOFF
✓ אותות: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
✓ סיביות עצירה (Stop bits): 1, 2
✓ בדיקת זוגיות (Parity): Even, Odd, None, Mark, Space
✓ בדיקת זרימה (Flow Control): ללא חומרה RTS / CTS או DTR / DSR, תוכנה XON / XOFF
✓ אותות: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
✓ אורך כבלים: כ-30 ס"מ המאפשר ניתוב נוח מהלוח אל פחיות ההרחבה בגב המארז
✓ מידות (אורך x רוחב x גובה): כ־51 x 30 x 7 מ"מ
🔹 דרישות מערכת
✓ Windows 10 (32/64-bit) / 11
✓ Linux Kernel 2.6.32 ומעלה
✓ חריץ פנוי בלוח Mini PCIe
📦 תכולת האריזה (Package Content):
✓ כרטיס Mini PCIe I/O full size
✓ 8 x כבל חיבור (כ-30 ס"מ)

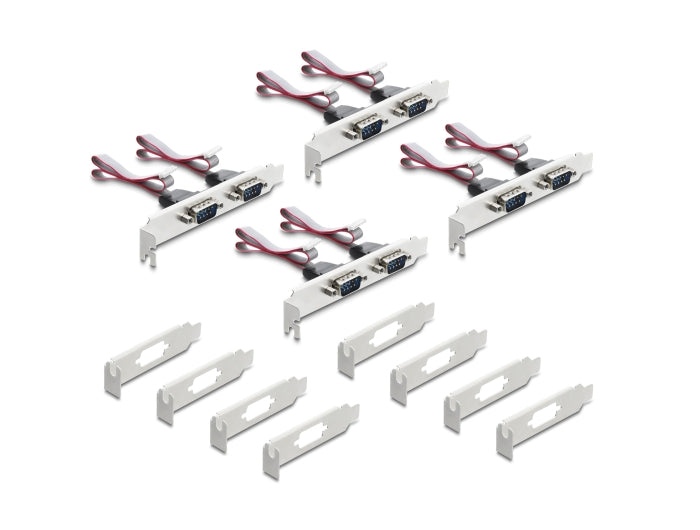

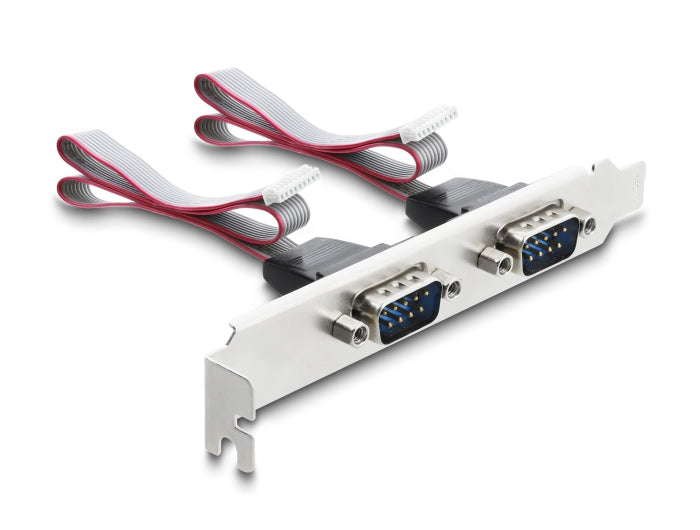

✓ 8 x לוחית קצה עם 2 יציאות 9 פין זכר פרופיל נמוך
✓ 4 x לוחית קצה עם 2 יציאות 9 פין זכר סטנדרטית
✓ מדריך למשתמש
