מתאם Delock טרמינל בלוק 4 פינים עם מתג DIP לשקע D-Sub 9 pin | כולל נגד 120Ω | עבור CAN / LIN

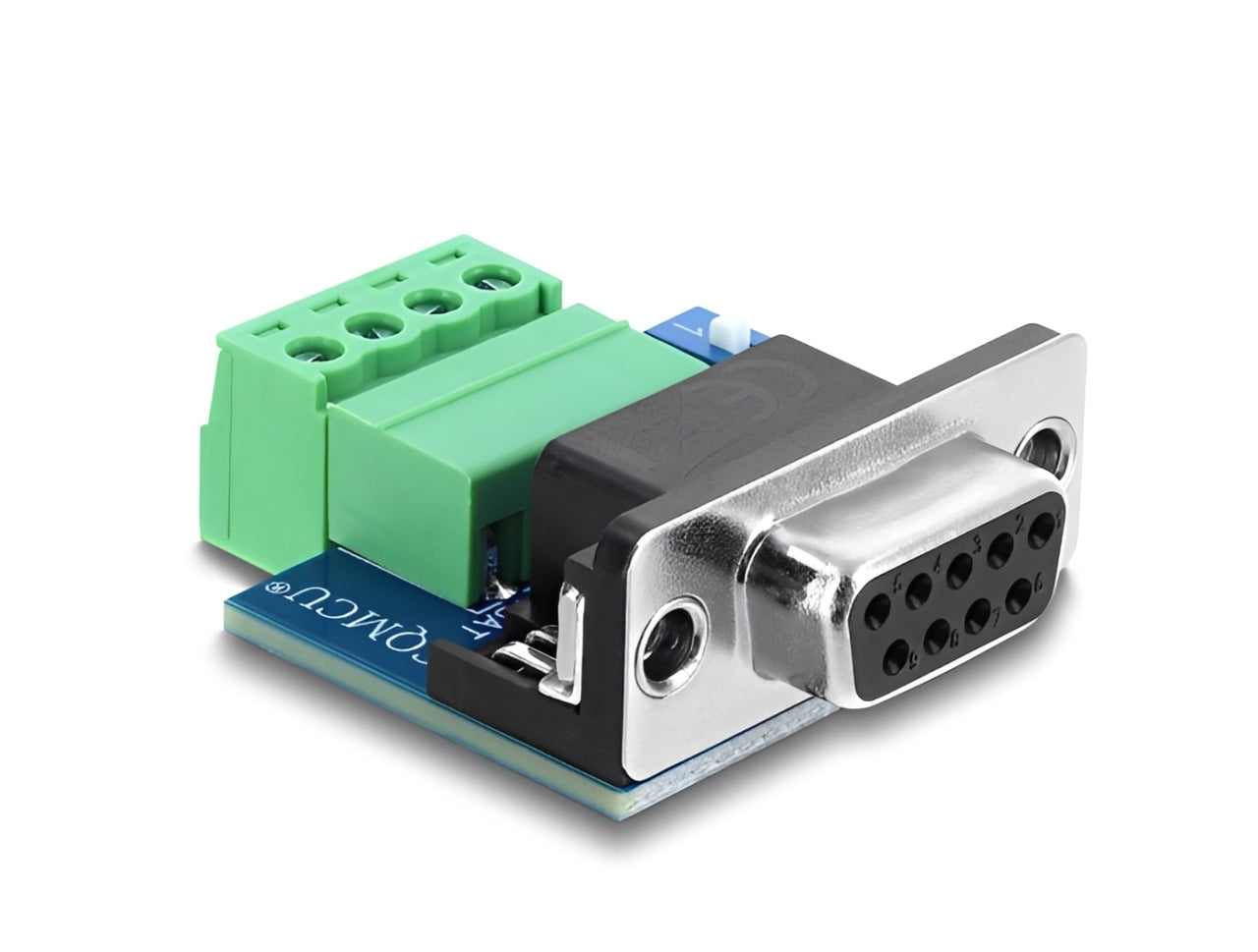

טרמינל בלוק D-Sub 9 pin עם מתג DIP מבית Delock גרמניה זה מתאם הדיאגנוסטיקה והפיתוח לרשת CAN.

מדובר בכלי עבודה מתקדם ורב-תכליתי המיועד למעבדות, מהנדסי פיתוח וטכנאי שטח, המאפשר חיבור מהיר ודינמי של ציוד קצה ובדיקה.

⚡ תאימות לתקן KVASER

חברת KVASER היא מהמובילות בעולם בייצור כלי אבחון, כרטיסי ממשק ומתאמי USB-to-CAN לתעשיית הרכב והאוטומציה.

התאימות המובנית של מתאם Delock ליציאות KVASER מבטיחה שניתן לחבר אותו ישירות לציוד הבדיקה היקר במעבדה ללא חשש מאי-תאימות בחיווט או קצרים חשמליים ברמת הפינים.

< פין 2 (CAN_L): אות ה-CAN הנמוך (Differential Low)

< פין 7 (CAN_H): אות ה-CAN הגבוה (Differential High)

✅ מנגנון הטרמינציה הדינמי (DIP Switch Termination)

< הטכנאי יכול להעביר את המפסק DIP למצב ON כדי להפעיל את הנגד בין פין 2 לפין 7, או למצב OFF כדי לנתק אותו מהמעגל באופן מיידי, בהתאם למיקום המכשיר ברשת.

✅ טרמינל בלוק (Terminal Block) מאפשר להכניס חוטים שזורים שקצותיהם נחשפו ולהדק אותם במקום באמצעות ברגים זעירים או קפיץ. זהו פתרון מהיר, אמין המונע קצרים ומאפשר שינוי חיווט בשניות.

✓ מחברים :

< 1 x טרמינל בלוק 4 פינים

✓ מפרט טרמינל בלוק

< (Pitch): 3.81 mm

< עובי מוליך: 22 עד 18AWG

✓ מתאים לפורטים של KVASER

< תאימות מלאה לפינאאוט של ציוד הדיאגנוסטיקה המוביל לתעשיית הרכב
✓ רכיב פסיבי מובנה: נגד 120Ω (אוהם)

< ניתן להפעלה או ניתוק מהקו באופן פיזי באמצעות מפסק DIP Switch.
✓ הקצאת פינים (Pin Assignment)

< pin 1 - pin 2 Can L
< pin 2 - pin 7 Can H / LIN
< pin 3 - pin 3 / 5 / 6 GND
< pin 4 - pin 9 VBAT

✓ מידות פיזיות: כ-37x28x16 מ"מ
