מתאם מתכתי Delock CAN Bus resistor מחבר D-Sub 9pin נ/נ | תומך 120ohms

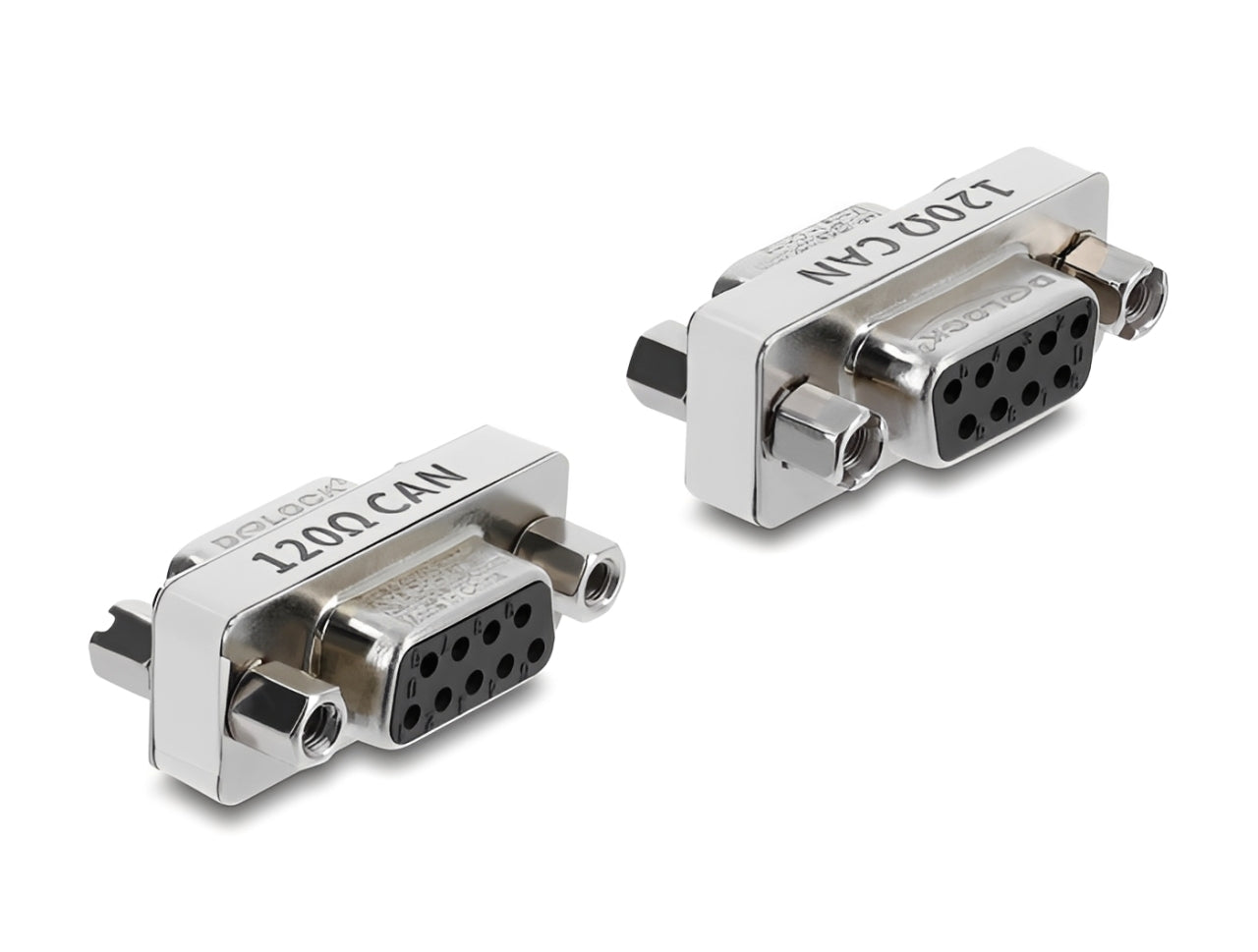

מתאם CAN Bus מבית Delock גרמניה זה רכיב פסיבי קריטי המיועד להבטחת שלמות האות (Signal Integrity) ברשתות תקשורת תעשייתיות ובעולמות הרכב מבוססות פרוטוקול CAN (Controller Area Network).

🔍 ניתוח אלקטרוני: חשיבות הנגד (120Ω) בשלמות האות

ברשת תקשורת CAN המידע עובר בצורה דיפרנציאלית (הפרשית) על גבי שני קווים. כדי שהתקשורת תתבצע ללא שגיאות, הפרוטוקול מחייב התקנת נגדי סיומת (Termination Resistors) בשני הקצוות הפיזיים הרחוקים ביותר של קו התקשורת (ה-Bus).

⚠️ מיפוי הפינים במחבר (Pinout Mapping)

המתאם משתמש לרוב במחבר D-Sub 9 (DB9) סטנדרטי התואם לפרוטוקול CANopen / CiA:

< פין 2 (CAN L - CAN Low): קו המידע הלוגי הנמוך

< פין 7 (CAN H - CAN High): קו המידע הלוגי הגבוהע הלוגי הגבוה

< החיבור הפנימי: נגד ה-(120Ω)מולחם ישירות בתוך יציקת הפלסטיק של המתאם בין שני הפינים הללו, ובכך חוסך מהטכנאי את הצורך להלחים נגדים בצורה ידנית ומאולתרת בשטח.
