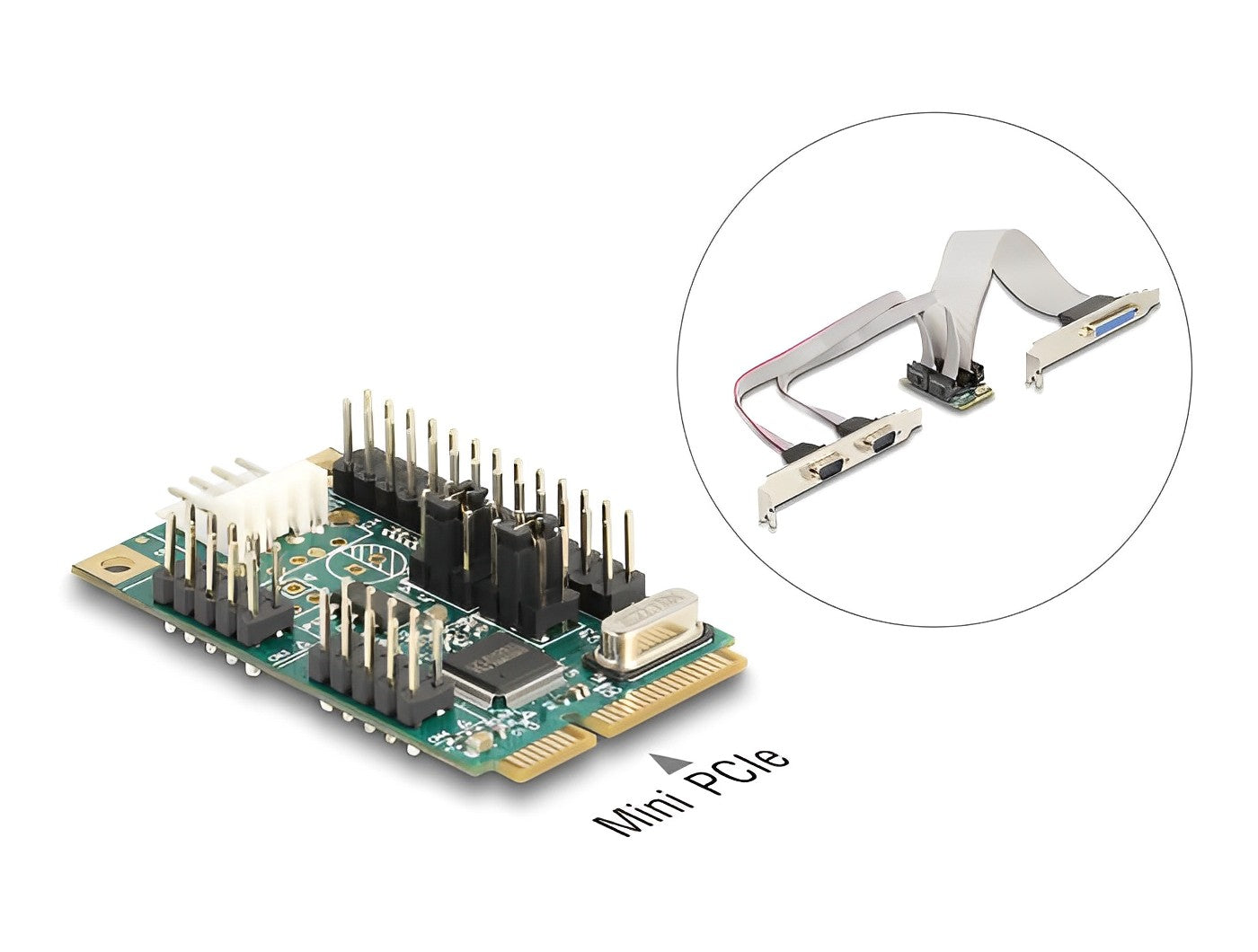

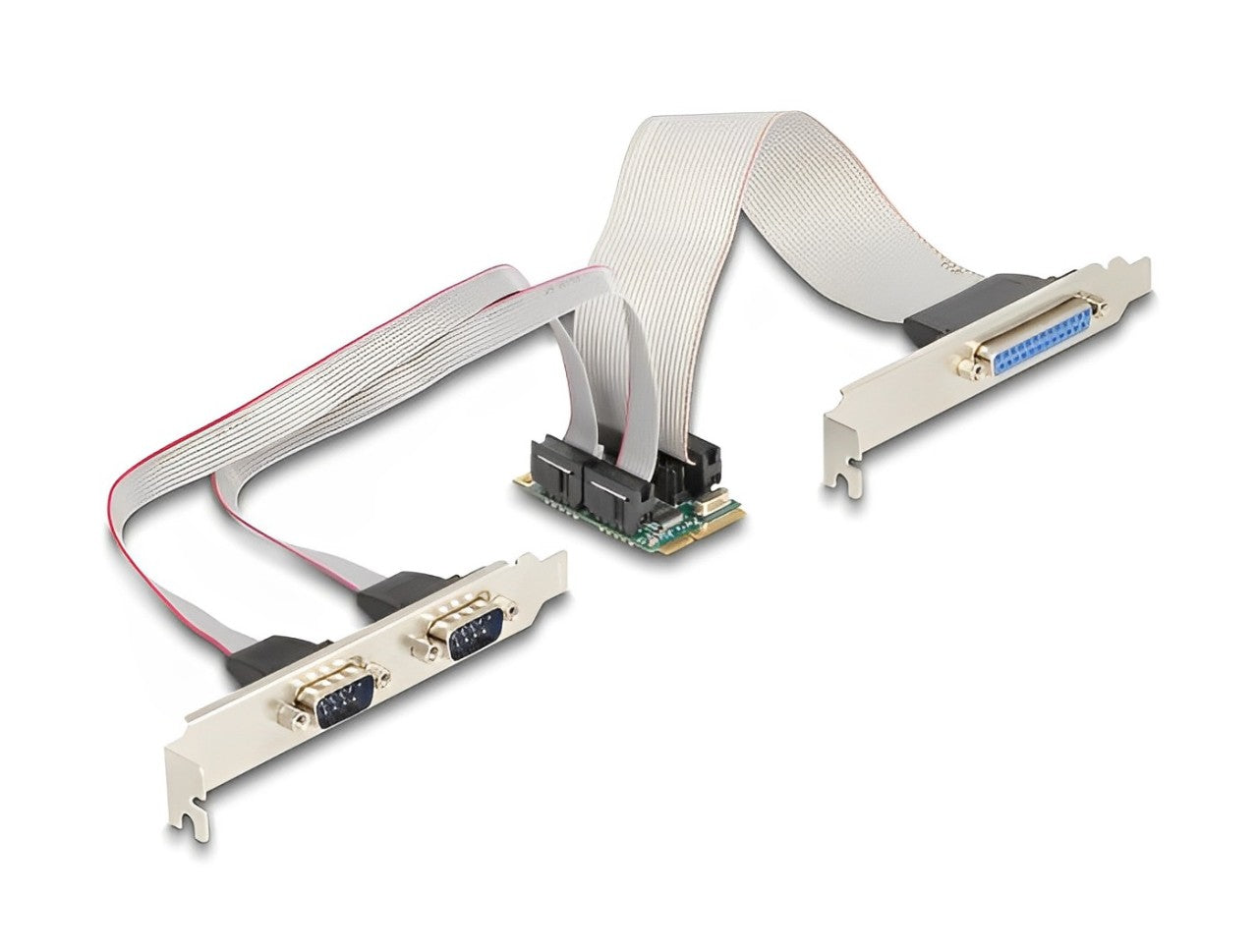

כרטיס MiniPCIe I/O PCIe full size Parallel / Serial עם 2 יציאות DB9 5V / 12V+ יציאת DB25 צ'יפ WCH382L

Delock Mini PCIe I/O PCIe full size 1 x Parallel, 2 x Serial RS-232 with voltage supply 5 V / 12 V

כרטיס Parallel MiniPCIe מציע 2 יציאות DB9 RS-232 + יציאת Parallel אחד.

הכרטיס זה מתאים ליישומים שונים כמו רישום נתונים, מערכות בקרת מכונות, אוטומציה, פיתוח או תקשורת.

התקנים מחוברים ל יציאות DB9 RS-232 יכולים לקבל מתחים של 5 וולט או 12 וולט.

מתאים לחיבור סורקים ומדפסות.

יצרן DELOCK גרמניה

פרטים טכניים

חיבורים חיצונים :

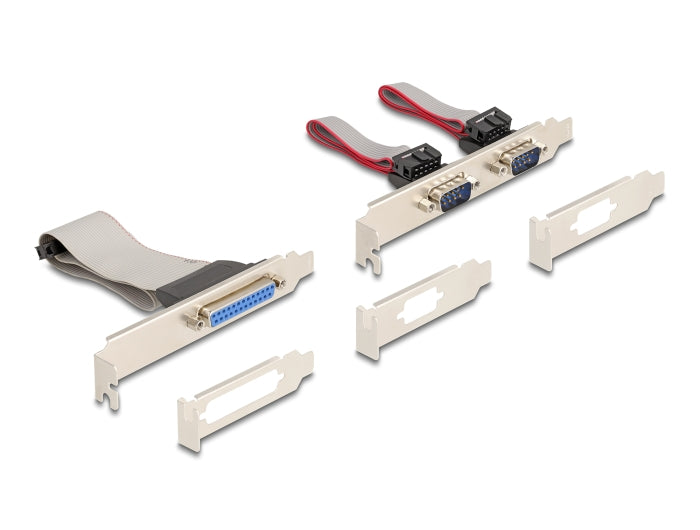

2 * Serial D-Sub 9 pin זכר

1 * Parallel D-Sub 25 pin נקבה

חיבורים פנימיים :

1 * Mini PCI Express, Rev. 1.2

2 * מחבר 10pin pin header

1 * מחבר 26pin pin header

1 * מחבר Floppy 4 pin

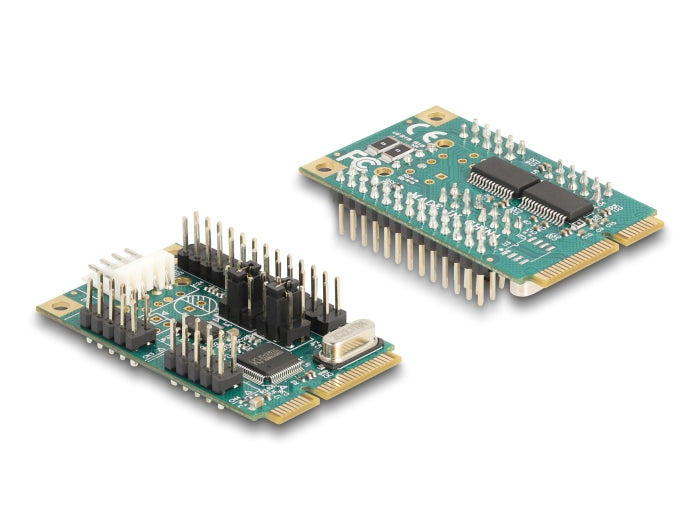

צ'יפ : WCH382L

Form factor: Mini PCIe full size

Serial specification:

Data transfer rate up to 460.8 Kbps

FIFO: 2 x 256 byte

Databits: 5, 6, 7, 8

Stop bits: 1, 2

Parity: even, odd, none, mark, space

Flow control: none, hardware RTS / CTS, software XON / XOFF

Signals: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI/12V/5V

Jumper setting RI or 5 V / 12 V on pin 9

Electrical power per port: max. 20 watt (5 V / 4 A)

Electrical power per port: max. 48 watt (12 V / 4 A)

Parallel specification:

Data transfer rate up to 1 Mbps

SPP, PS2, EPP, ECP compatible to IEEE 1284

אורך כבל כולל מחברים 25 ס"מ
