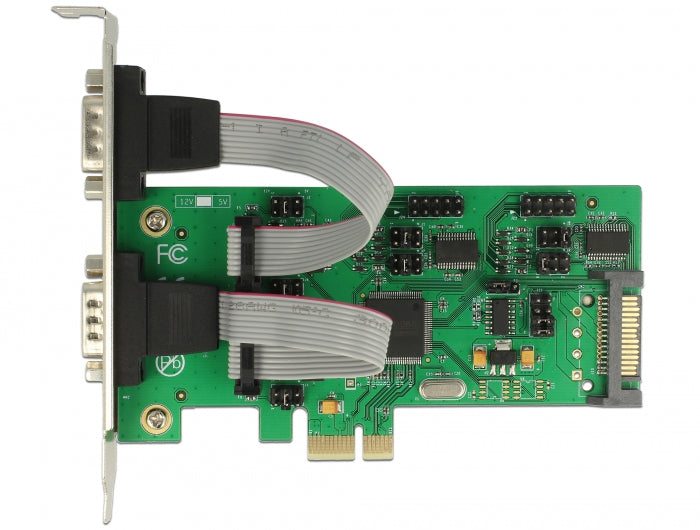

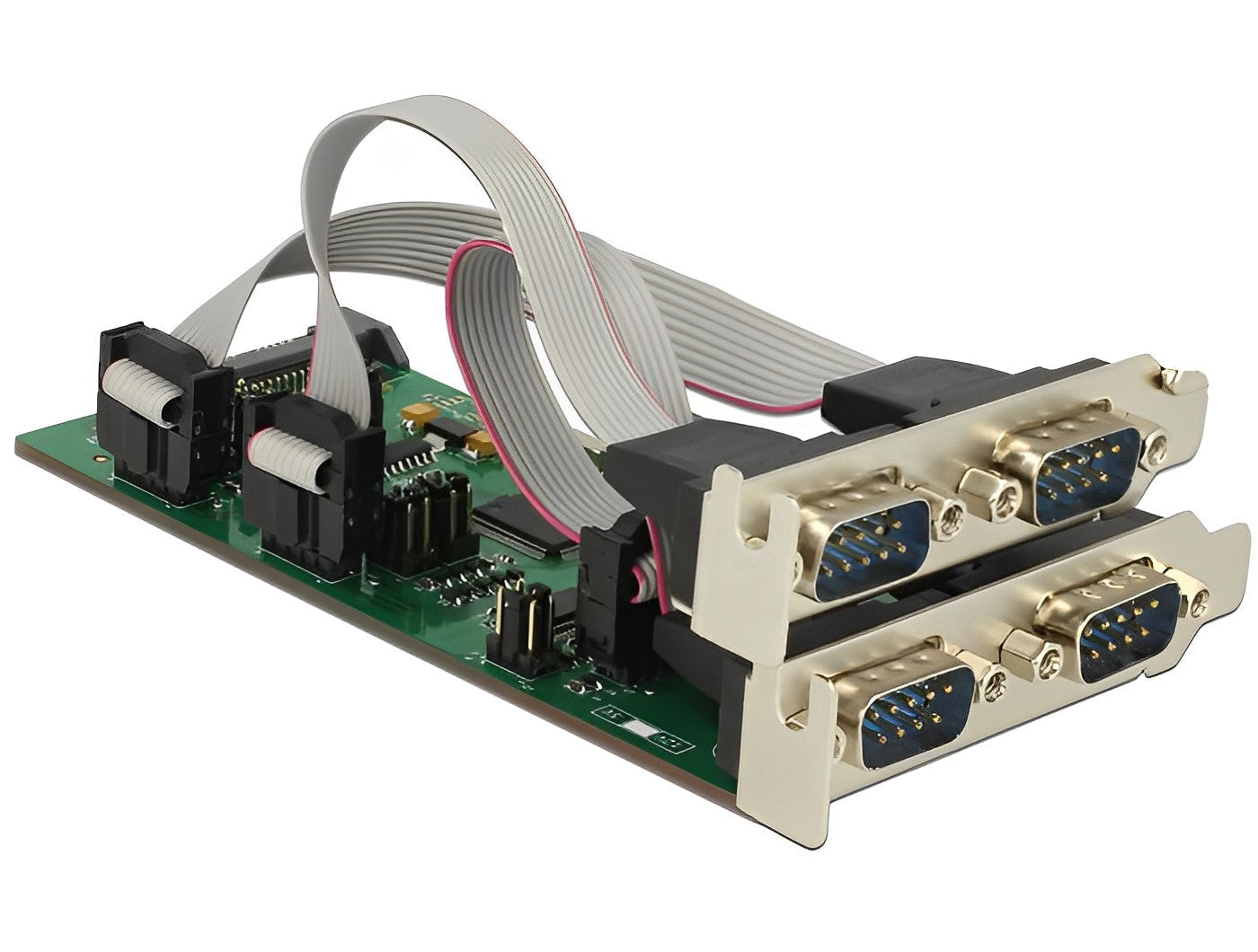

כרטיס PCIe x1 Serial TTL 3.3 V / RS-232 Low profile עם 4 יציאות DB9 צ'יפ WCH
כרטיס PCIe x1 Serial TTL 3.3 V / RS-232 Low profile עם 4 יציאות DB9 צ'יפ WCH
מק"ט 62922
Delock PCI Express Card to 3 x Serial RS-232 + 1 x TTL 3.3 V / RS-232 with voltage supply

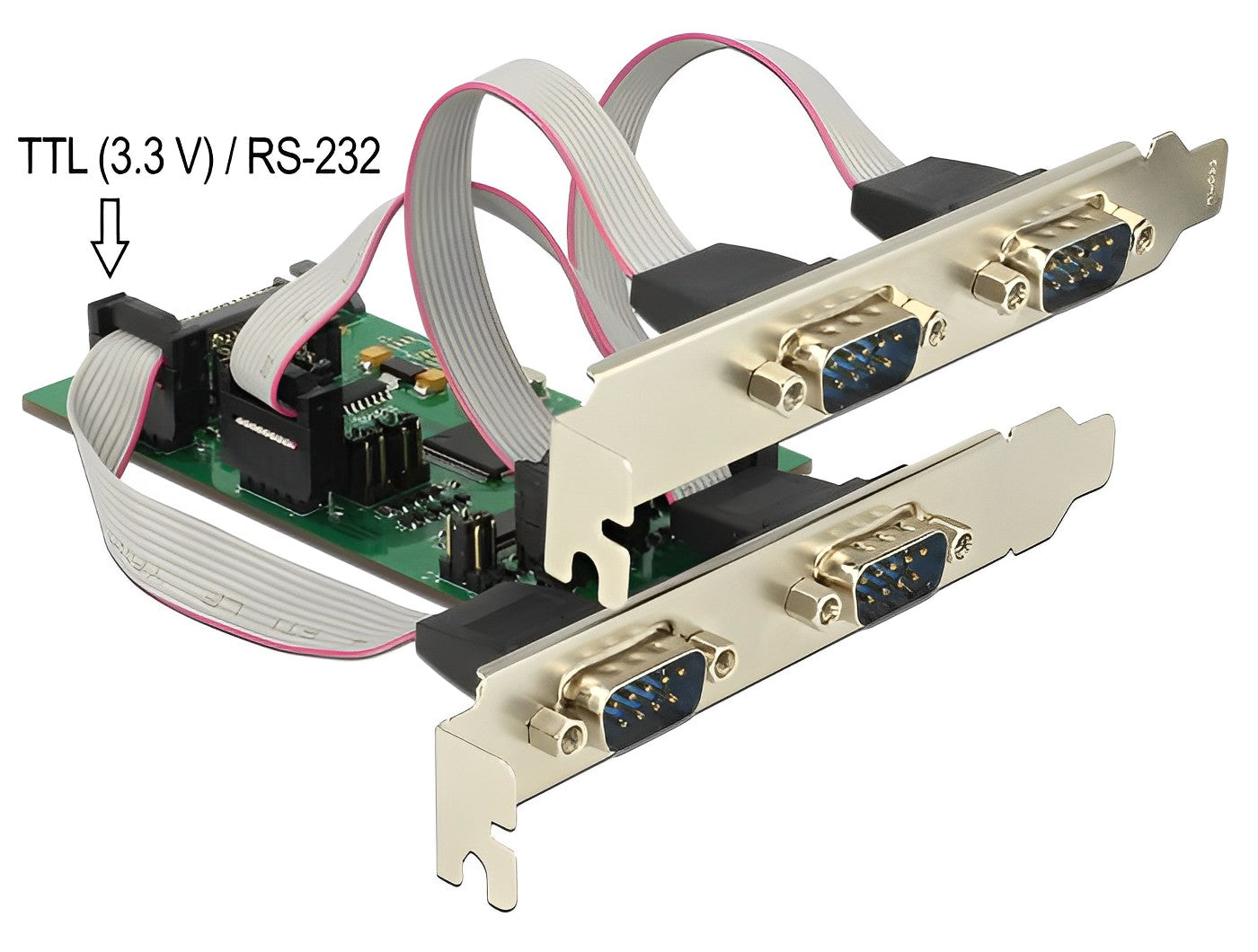

כרטיס Serial TTL 3.3 V / RS-232 מציע 3 יציאות DB9 RS-232 + יציאת DB9 Serial TTL 3.3 V / RS-232.
לכרטיס זה ניתן לחבר מכשירים שונים כגון שערים, פלוטרים, מדפסות, מרחיב קו, דונגלים או מודולים משובצים, מערכי שערים ניתנים לתכנות בשטח (FPGA), בקרים ועוד.
ניתן להגדיר מתח 5 או 12 וולט למחברי DB9.
יצרן DELOCK גרמניה
פרטים טכניים

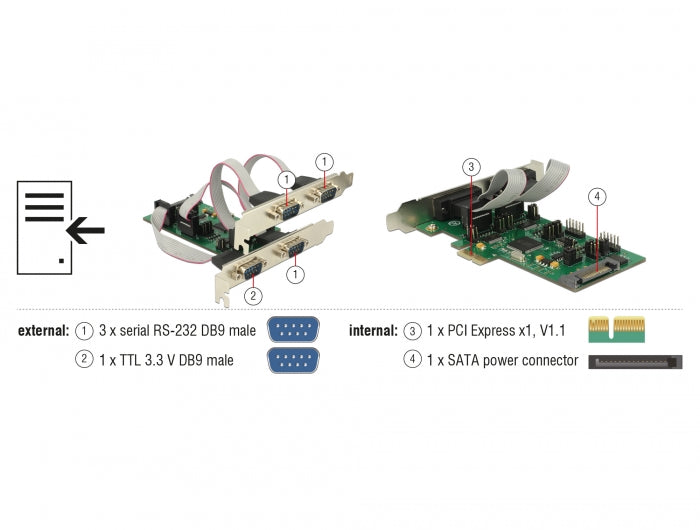

חיבורים חיצונים :
3 * serial RS-232 DB9 זכר
1 * serial TTL 3.3 V / RS-232 DB9 זכר
חיבורים פנימיים :
1 * PCI Express x1, V1.1
תקן : Serial RS-232 + TTL 3.3 V / RS-232
צ'יפ : WCH384L
קצב העברת נתונים עד : 1Mbps
Compatible with 16C950 UART

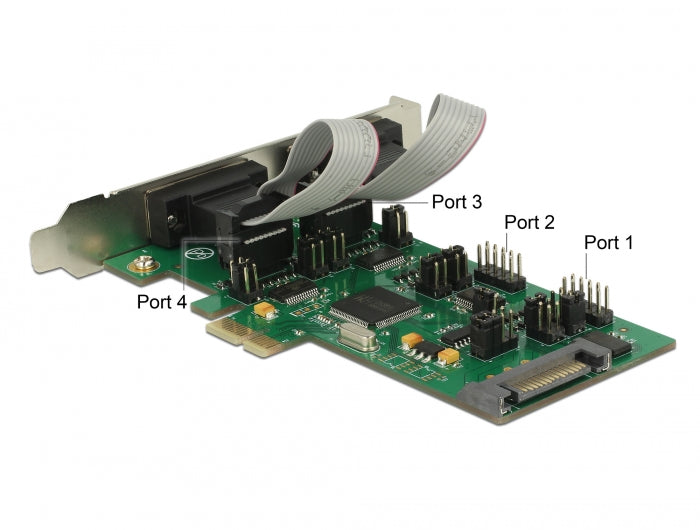

5V or 12 V can be set individually for each port through the jumper (pin 1 or 9)

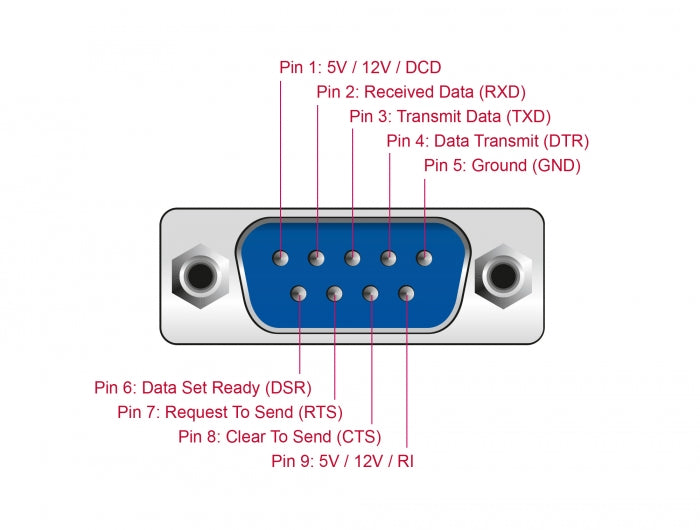

Signals: DCD/12V/5V, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI/12V/5V
Data transfer rate:
RS-232 up to 230 Kbps
TTL up to 921 Kbps
FIFO: 128 byte
Flow control: none, Xon / Xoff, RTS / CTS
Stop bits: 1, 1.5, 2Databits: 4, 5, 6, 7, 8
Parity: even, odd, none, mark, space
דרישות מערכת
PC with one free PCI Express slot and one rear slot
Power supply with free SATA power connectors
