מתאם Delock טרמינל בלוק 3 פינים לשקע D-Sub 9 pin | עבור CAN / LIN bus

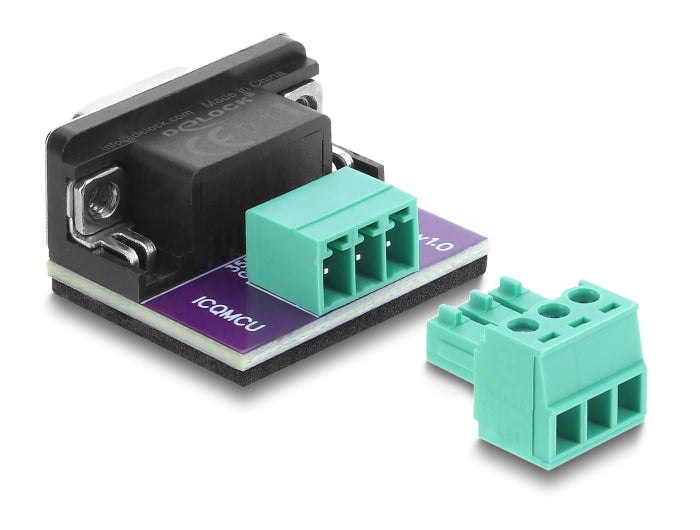

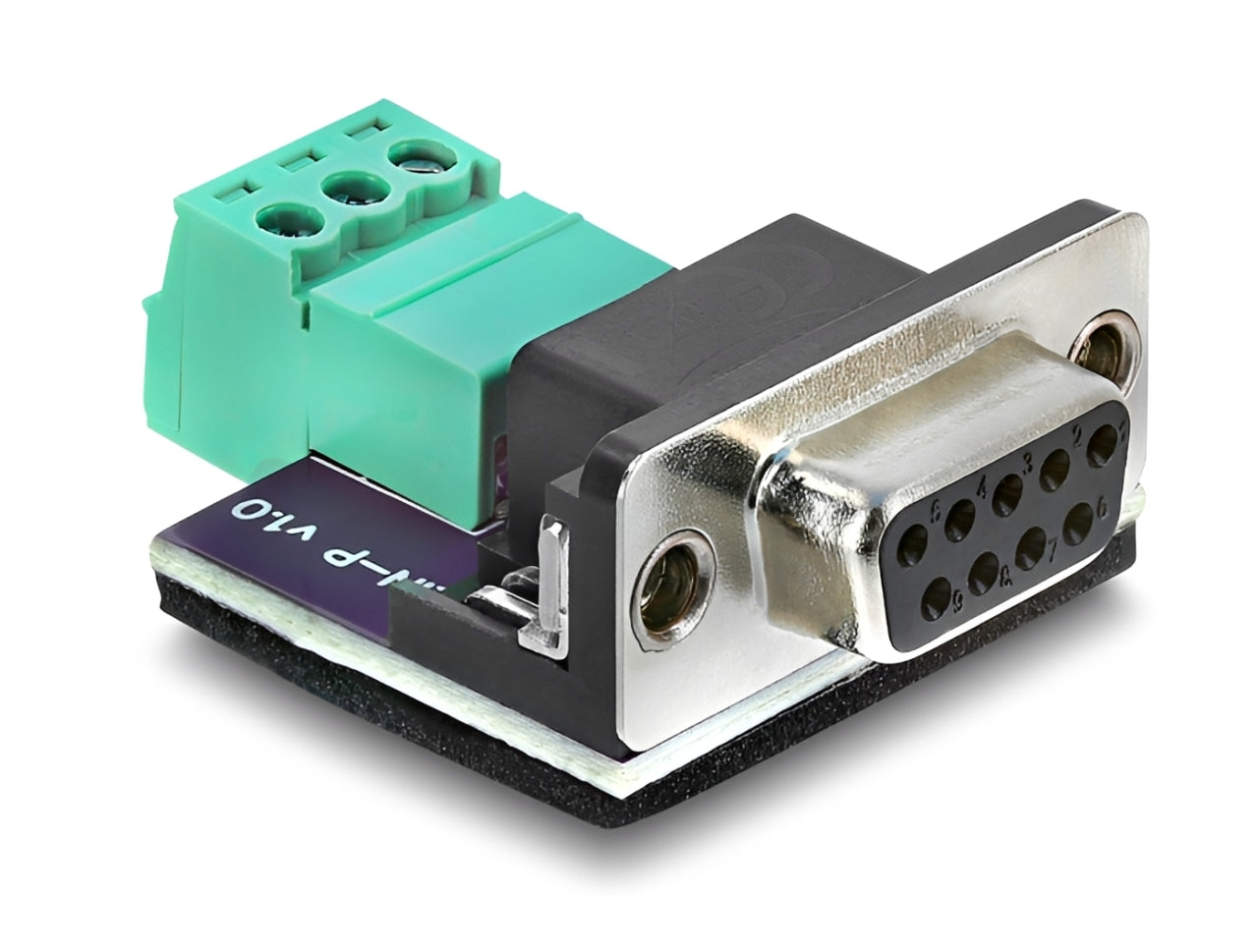

טרמינל בלוק D-Sub 9 pin מבית Delock גרמניה זה כלי עבודה לדיאגנוסטיקה והפיתוח הרב-תכליתי.

מדובר ברכיב פסיבי המיועד לעבודה בסביבות פיתוח ובדיקה המבוססות על פרוטוקולי התקשורת המובילים בתעשיית הרכב והאוטומציה, ותואם ישירות לחומרות הבדיקה המובילות בשוק.

⚡ שילוב פרוטוקולי רכב (Automotive Networks)

ייחודו של מתאם זה הוא בתאימות המובנית שלו לשלוש פלטפורמות דיאגנוסטיקה מרכזיות, המכסות שני פרוטוקולי תקשורת שונים לחלוטין ברכב:

✅ תמיכה ברשתות CAN Bus (דרך יישומי PCAN)

< המתאם מאפשר לנתב את קווי ה-CAN הדיפרנציאליים (CAN_H ו-CAN_L) ישירות מלוח ההדקים אל הפינים הנכונים במחבר ה-D-Sub (פינים 7 ו-2 בהתאמה), מה שמבטיח קריאה מדויקת של המידע ללא הפרעות או עיוותי גל.

✅ תמיכה ברשתות LIN Bus (דרך יישומי PLIN ו-BabyLin)

< חומרת BabyLin ו-PLIN משתמשות במחברי D-Sub 9 עם מיפוי פינים שונה מאשר רשתות CAN (למשל, שימוש בפין 7 עבור קו ה-LIN ובפין 9 עבור מתח המצבר (VBAT). המתאם מתוכנן פנימית לגשר על הבדלים אלו, ומאפשר לטכנאי לחבר חוט LIN בודד וחוט מתח ללוח ההדקים, והם ינותבו אוטומטית לפינים הנכונים הנדרשים על ידי החומרה.

✅ טרמינל בלוק (Terminal Block) מאפשר להכניס חוטים שזורים שקצותיהם נחשפו ולהדק אותם במקום באמצעות ברגים זעירים או קפיץ. זהו פתרון מהיר, אמין המונע קצרים ומאפשר שינוי חיווט בשניות.

✓ מחברים :

< 1 x טרמינל בלוק 3 פינים

✓ מפרט טרמינל בלוק

< (Pitch): 3.81 mm

< עובי מוליך: 22 עד 18AWG

✓ מתאים לפורטים של PCAN, PLIN, BabyLin

< תאימות מלאה לחומרות הבדיקה והסימולציה של PEAK-System ו-Lipowsky
✓ הקצאת פינים (Pin Assignment)

< pin 1 - pin 3 / 5 / 6 GND
< pin 2 - pin 7 LIN
< pin 3 - pin 9 VBAT

✓ מידות פיזיות: כ-37x28x16 מ"מ
